Kalibrace dotykové jednotky u projektorů Epson řady 6 (695Wi, 680Wi)

Projektory Epson jsou známé svou kvalitní dotykovou jednotkou. I přesto se může stát, že je potřeba ji znovu nastavit nebo překalibrovat. Tento článek vám pomůže s kalibrací starší řady projektorů (např. 695Wi, 680Wi), u kterých se používá externí dotyková jednotka. U novějších laserových modelů už většinu této práce zvládá automatická kalibrace.

1. Automatická kalibrace

Ve většině případů postačí spustit automatickou kalibraci:

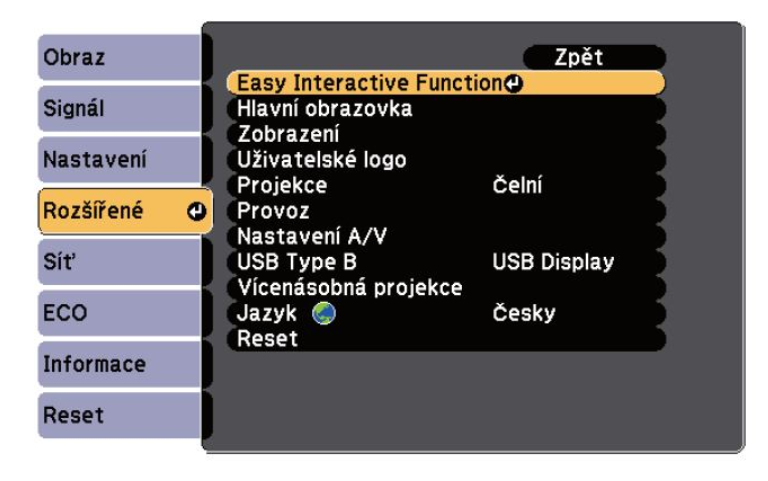

     1. Na dálkovém ovladači nebo přímo na projektoru stiskněte tlačítko „Menu“.

     2. V levém panelu vyberte možnost „Rozšířené“.

     3. V pravé části zvolte „Easy Interactive Function“ a potvrďte stisknutím „Enter“.

     4. Vyberte možnost „Autom. kalibrace“.

     5. Potvrďte všechna informační okna a odstupte od tabule.

     6. Projektor si sám nasnímá projekční plochu a provede kalibraci.

Pokud ani po automatické kalibraci dotyková jednotka nefunguje správně, je nutné provést ruční nastavení úhlů

2. Ruční nastavení úhlů

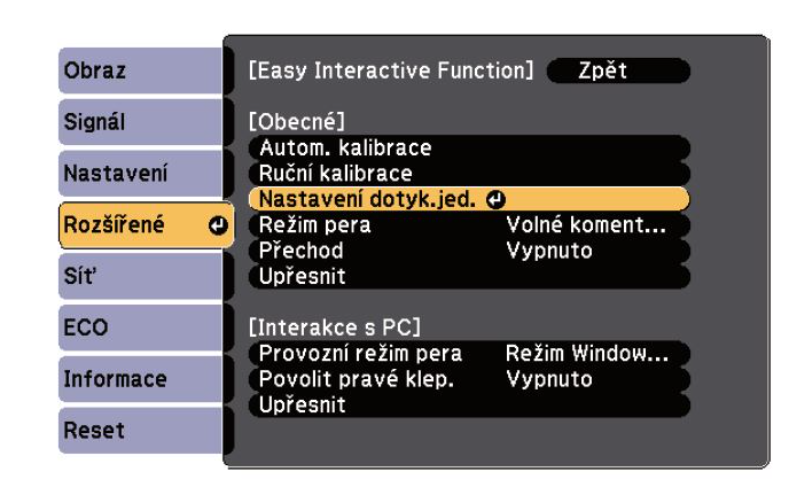

1. Ve stejném menu („Easy Interactive Function“) zvolte „Nastavení dotyk. jednotky“.

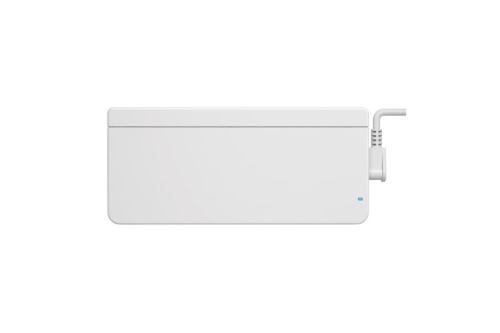

2. Odejměte kryt dotykové jednotky (pomocí křížového šroubováku).

3. Zkontrolujte napájení jednotky:

   • Uvnitř jednotky by měla svítit modrá LED dioda.

   • Pokud nesvítí, ověřte zapojení kabelů.

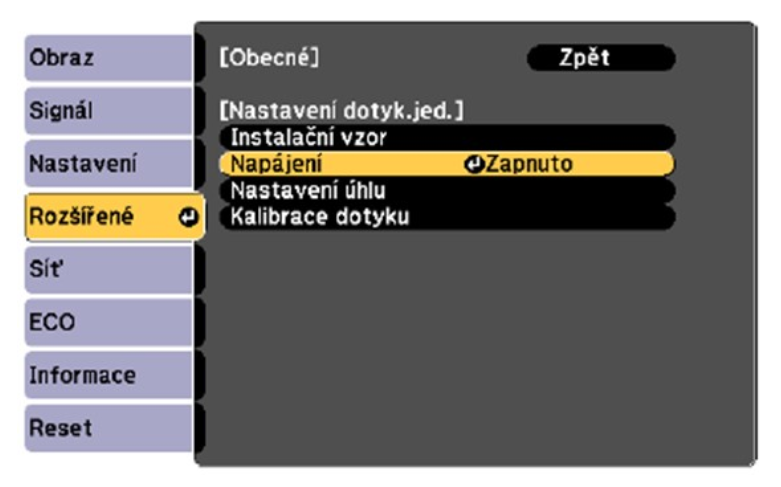

   • V menu přejděte na volbu „Napájení“ a nastavte ji na „Zapnuto“ (stisknutím „Enter“).

3. Kalibrace úhlů

1. V nabídce zvolte „Nastavení úhlů“.

     2. Projektor se vás zeptá, zda je dotyková jednotka namontována na držáku:

• • Pokud je na stěně – vyberte „Ano“.

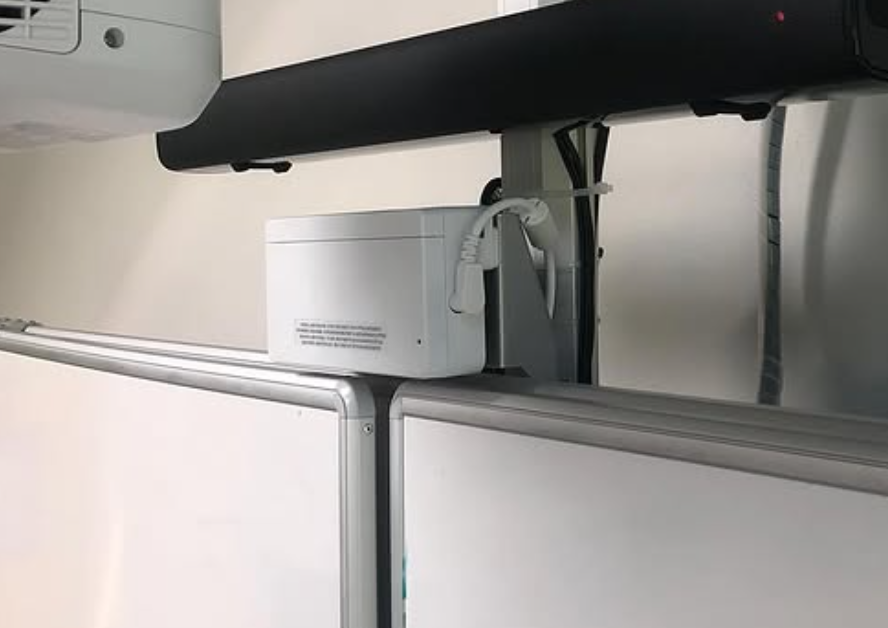

  • Pokud je součástí IAS sestavy a připevněná přímo k tabuli (viz. obr.) – zvolte „Ne“.

     3. Postupujte podle pokynů na obrazovce:

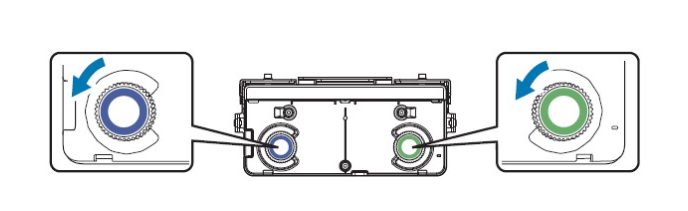

• • Otáčejte kolečky na jednotce, dokud neuslyšíte cvakání. To je v pořádku – nic tím nepoškozujete.

  • Potvrďte tlačítkem „Enter“.

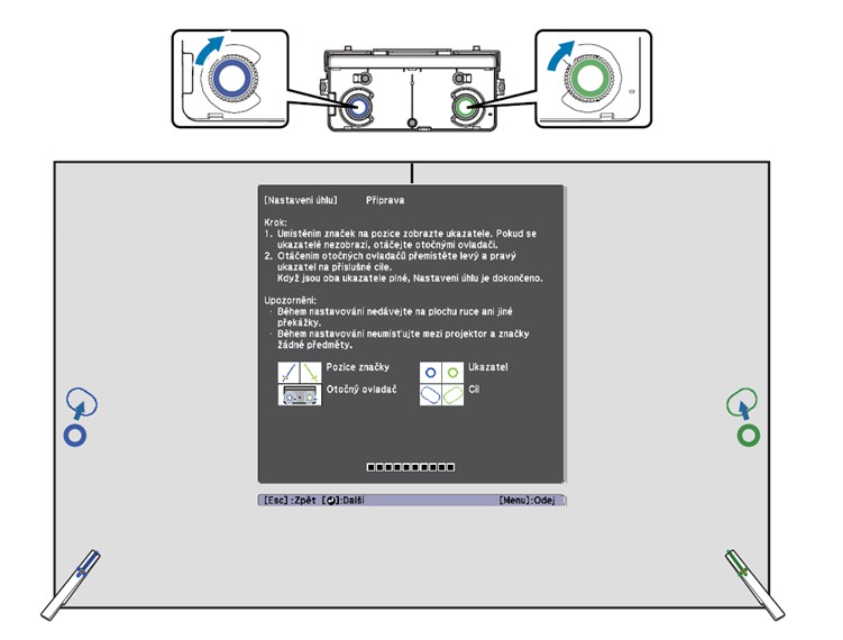

4. Kalibrace pomocí terčíků

1. Vezměte plastové terčíky, které byly součástí balení.

2. Umístěte je na plochu dle instrukcí – pozice jsou označeny barevnými křížky.

3. Otáčejte kolečky opačným směrem, dokud se ukazatele nedostanou do vyznačených oválů.

   • Pokud jsou správně, ukazatele se zabarví.

4. Zvolte „Další“.

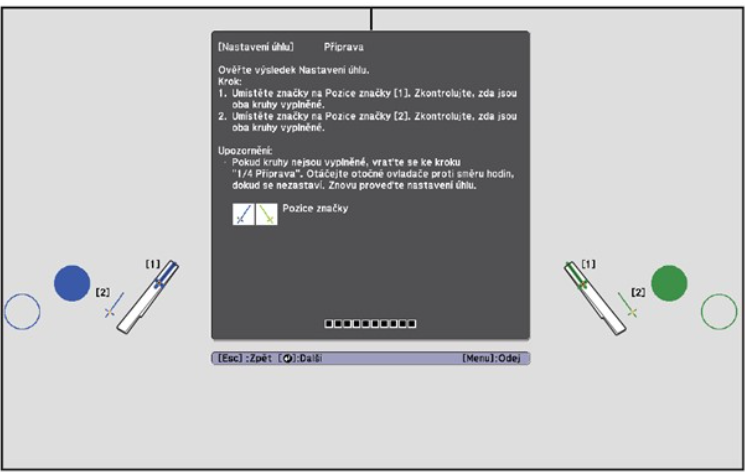

5. Kontrola úhlů

1. Přesuňte terčíky do dalších vyznačených míst.

2. Pokud se zabarví kontrolní pole, jsou úhly správně nastavené.

3. Pokud se pole nezabarvují, vraťte se o krok zpět a dolaďte nastavení.

6. Test dotyku

1. Proveďte test dotyku prstem – přejeďte přes všechny zelené body.

   • Každý bod by měl po dotyku zmizet.

2. Pokud vše funguje správně, stiskněte „Enter“.

3. Nakonec nasaďte zpět kryt dotykové jednotky.

Potíže přetrvávají?

Pokud i po ruční kalibraci jednotka stále nefunguje, neváhejte nás kontaktovat. Rádi vám pomůžeme po telefonu, nebo se můžeme dohodnout na servisu naším technikem.
